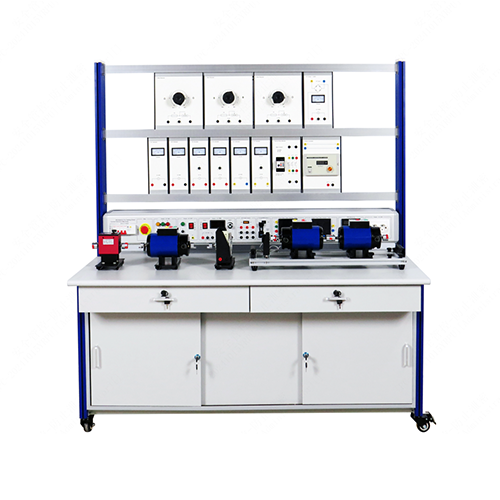

Meja Kerja untuk Pengujian Mesin Listrik Arus Searah Peralatan Pelatihan Kejuruan Peralatan Pendidikan Universitas Meja Kerja Pelatihan Transformator
No.MR022E
MR022E Meja Kerja untuk Pengujian Mesin Listrik Arus Searah Peralatan Pelatihan Kejuruan Peralatan Pendidikan Universitas Meja Kerja Pelatihan Transformator
MR022E Meja Kerja untuk Pengujian Mesin Listrik Arus Searah Peralatan Pelatihan Kejuruan Peralatan Pendidikan Universitas Meja Kerja Pelatihan Transformator I. Gambaran Umum Produk 1.1 Gambaran Umum Perangkat pelatihan ini mencakup objek kontrol. Melalui percobaan terkait, Anda dapat mengenal motor induksi cincin selip. Memupuk pengetahuan dan keterampilan siswa yang sesuai, cocok untuk pengajaran dan penilaian pelatihan keterampilan jurusan terkait di sekolah kejuruan tinggi, perguruan tinggi, sekolah kejuruan menengah, dan sekolah teknik. 1.2 Fitur (1) Platform pelatihan mengadopsi struktur rangka kolom profil aluminium, instrumen pengukuran dan catu daya pelatihan terpasang di dalam dan terintegrasi, dan sirkuit serta komponen pelatihan digabungkan dalam kotak gantung. Setiap unit fleksibel, mudah digunakan, dan tidak mudah rusak. (2) Sirkuit dan perangkat percobaan dilengkapi sepenuhnya dan dapat digunakan secara kombinasi untuk menyelesaikan konten pelatihan berbagai mata kuliah. (3) Platform pelatihan memiliki sistem perlindungan keselamatan yang baik. II. Parameter Kinerja (1) Daya masukan: tiga fasa lima sistem 220V±10% (2) Dimensi: 1575mm×680mm×835mm (3) Kapasitas keseluruhan mesin: <1KVA (4) Berat: <100kg (5) Kondisi kerja: suhu sekitar -10℃～+40℃ kelembaban relatif ＜85% (25℃) III. Komposisi Produk 3.1 Panel kontrol daya Kotak kontrol daya menggunakan panel profil paduan aluminium dan struktur kotak tertutup, yang terhubung dengan rak bawah secara keseluruhan. 3.2 Meja pelatihan Meja menggunakan substrat kepadatan tinggi setebal 25mm, dan permukaannya dilapisi dengan veneer papan tahan api suhu tinggi dan tekanan tinggi, yang memiliki struktur kokoh dan tampilan yang indah. 3.3 Konfigurasi panel kontrol daya (1) Input daya sistem tiga fasa empat kawat, dikendalikan oleh pemutus sirkuit kebocoran, dilengkapi dengan tombol kontrol berhenti darurat. Dalam keadaan darurat, tekan tombol berhenti darurat dan pemutus sirkuit untuk memutus daya. (2) Dilengkapi dengan lampu indikator daya, soket keluaran daya, dan terminal keluaran daya tipe pengaman. (3) Catu daya AC terintegrasi dengan fungsi perlindungan korsleting. 3.4 Modul kotak gantung Pengantar 1: Catu daya total --- pemutus sirkuit kebocoran 4P 2: Unit berhenti darurat 3: Unit keluaran AC tiga fasa 380V 4: Unit keluaran AC tiga fasa 220V 5: Unit keluaran DC 6: Meter multifungsi tiga fasa 7: Meter multifungsi satu fasa 8: Unit keluaran daya DC 0-220V dan DC 220V 9: Tachometer 10: Soket Modul ini dapat memenuhi kebutuhan siswa untuk melakukan berbagai eksperimen yang berbeda. Setiap modul uji dibuat sesuai dengan ukuran standar. Saat memasang, masukkan ujung atas modul ke dalam slot profil aluminium balok atas, lalu sejajarkan ujung bawah modul dengan alur bawah dan tekan ke bawah. Jepit modul ke balok. Modul kotak gantung ditunjukkan pada gambar. 3.5 Perangkat Pendukung (1) 1 Motor eksitasi majemuk DC (2) 1 Motor seri DC (3) 1 Motor shunt DC (4) 1 Motor asinkron cincin slip (5) 1 Encoder putar: catu daya 5-24V (6) 1 Rem bubuk magnetik (7) 1 Modul tampilan torsi dan kecepatan (9) 38 kepala 4mm-1 (10) 6 Sekering 5A (11) 2 Sekering 3A (12) 3 Sekering 2A (13) 1 Voltmeter DC kotak gantung 300V (14) 1 Voltmeter DC kotak gantung 500V (15) 1 Voltmeter AC gantung kotak (16) 1 kotak gantung ammeter AC (17) 2 kotak gantung ammeter DC (18) 1 kotak gantung modul kontrol rem (20) 3 kotak gantung rheostat geser (21) 1 kotak gantung relai beban berlebih termal (22) 1 kotak gantung resistor cakram tiga lapis (23) 1 kotak gantung keluaran DC (24) 1 catu daya tiga fasa yang dapat disesuaikan IV. Dapat menyelesaikan konten pelatihan (1) Pelatihan start motor asinkron cincin slip tiga fasa (2) Pelatihan start motor DC eksitasi shunt (3) Pelatihan start motor DC seri (4) Pelatihan start motor DC eksitasi gabungan (5) Pelatihan pengereman motor DC
