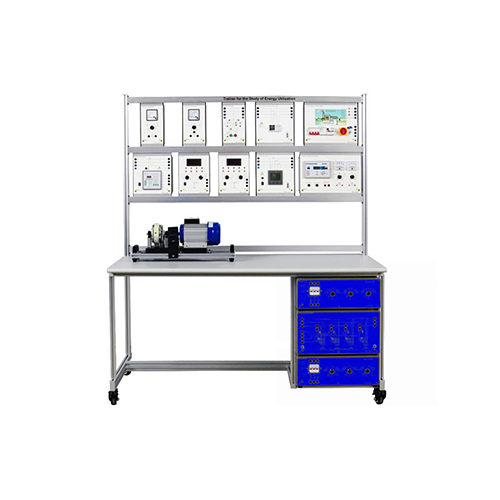

MR1026R Pelatih untuk Studi Pemanfaatan Energi Peralatan Pelatihan Pendidikan Peralatan Universitas Sistem Pelatihan Energi Terbarukan 1. Pengenalan Produk 1.1 Deskripsi Produk Laboratorium Jaringan Pintar adalah platform eksperimen pengajaran komprehensif yang dirancang untuk dosen dan mahasiswa, mencakup inti dari pembangkitan, transmisi, distribusi, proteksi, dan pengendalian daya jaringan pintar. Melalui desain modular, laboratorium ini mendukung penelitian eksperimental multidisiplin, termasuk motor sinkron, pembangkitan daya fotovoltaik, kompensasi reaktif, analisis kualitas daya, dll., untuk membantu mahasiswa memahami arsitektur dan prinsip pengoperasian jaringan pintar secara mendalam. Laboratorium ini terdiri dari modul-modul independen yang dapat mensimulasikan skenario pembangkitan, transmisi, kompensasi, dan proteksi daya pada jaringan listrik nyata. Laboratorium ini menyediakan solusi pengajaran jaringan pintar yang lengkap. 1.2 Fitur Produk 1. Desain modular: Setiap modul fungsional dapat dilepas secara independen dan mendukung eksperimen kombinasi bebas. 2. Akses multi-energi: Mendukung eksperimen paralel multi-energi seperti pembangkit listrik tenaga air, fotovoltaik, dan generator sinkron. 3. Perlindungan keamanan: Dilengkapi dengan pemutus sirkuit bocor dan proteksi tegangan berlebih/arus berlebih untuk memastikan keamanan eksperimen. 2. Spesifikasi Teknis 2.1 Parameter Teknis Dasar Catu daya kerja tiga fase lima kawat AC 380V 2.2 Parameter Penampilan Peralatan Dimensi 1600mm*750mm*1870mm Berat ≤300kg 3. Pengenalan Produk 3.1 Bagian Modul Produk No. Nama Jumlah 1 Pengukur Permintaan Maksimum 1 2 Pemutus Sirkuit Daya 1 3 Pengontrol Daya Reaktif 1 4 Unit Catu Daya Tiga Fase 1 5 Penghitung 1 6 Pengukur Faktor Daya 1 7 Ampermeter Mekanik 1 8 Voltmeter Mekanik 1 9 Penghitung Tiga Fase 1 3.2 Komponen Motor Produk No. Nama Jumlah 1 Motor Asinkron Tiga Fase 1 3.3 Rangka Produk No. Nama Jumlah 1 Kotak Beban Resistif 1 2 Kotak Beban Induktif 1 3 Baterai Kapasitor yang Dapat Dialihkan 1 3.4 Aksesori Produk No. Nama Jumlah 1 Kabel Sambungan Pengaman Listrik 4mm (1 m-biru) 5 2 Kabel sambungan pengaman listrik 4 mm (1 m-dua warna) 2 3 Kabel sambungan pengaman listrik 4 mm (1 m-merah) 5 4 Kabel sambungan pengaman listrik 4 mm (1 m-kuning) 5 5 Kabel sambungan pengaman listrik 4 mm (1 m-hijau) 5 6 Kabel sambungan pengaman listrik 4 mm (1 m-hitam) 10 7 Kabel sambungan pengaman listrik 4 mm (0,25 m-biru) 5 8 Kabel sambungan pengaman listrik 4 mm (0,25 m-dua warna) 8 9 Kabel sambungan pengaman listrik 4 mm (0,25 m-hijau) 5 10 Kabel sambungan pengaman listrik 4 mm (0,25 m-merah) 5 11 Kabel sambungan pengaman listrik 4 mm (0,25 m-kuning) 5 12 Steker tahan air industri (betina) 1 13 Kabel daya Eropa 6 14 Kabel daya peralatan 1 15 Soket strip 1 16 Kunci heksagonal 1 17 Sensor 1 18 Jalur komunikasi 1 19 Berat 2 20 Inti sekring (3A) 5 21 Tabung sekring (50mA dan 5A) 5 22 Jembatan berbentuk U (K4-hitam) 5 23 Stopwatch 1 5. Daftar percobaan pembelajaran produk (1) Uji kompensasi bebas (manual) (2) Kompensasi reaktif (otomatis) (3) Percobaan konsumsi daya reaktif (4) Percobaan konsumsi daya aktif (5) Percobaan penghitung dan pengukur faktor daya (satu fasa) (6) Percobaan penghitung dan pengukur faktor daya (dua fasa) (7) Percobaan karakteristik beban motor sangkar bajing tiga fasa
