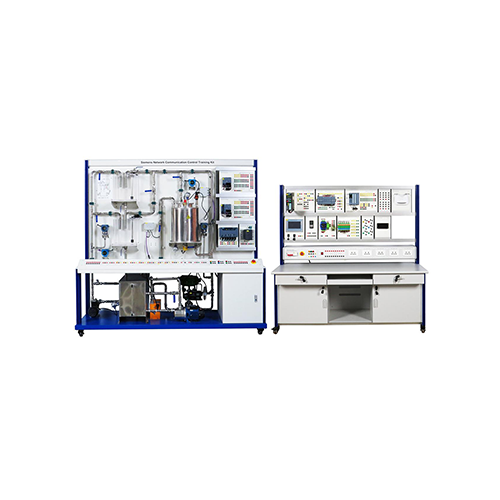

MR003P Kit Pelatihan Kontrol Komunikasi Jaringan Siemens Peralatan Laboratorium Sekolah Pelatihan Kejuruan Pendidikan Pelatih Kontrol ProsesI. Tinjauan Produk
1.1 Tinjauan
Perangkat pelatihan kontrol komunikasi jaringan Siemens terdiri dari dua bagian: unit aktuator dan konsol.
Aktuator: Aktuator terbuat dari rangka paduan aluminium, yang terdiri dari tangki air, pompa air, katup proporsional pneumatik, pemanas, sensor aliran, sensor suhu, sensor tekanan, dll., yang dapat mewujudkan kontrol kaskade dan kontrol PID;
Konsol juga terbuat dari rangka paduan aluminium, yang terdiri dari kotak daya, komputer, PLC, modul komunikasi, dll., yang dapat menampung unit kotak gantung modul berlapis ganda. Pengkabelan modul PLC menggunakan terminal K4 untuk ditransfer ke panel kotak gantung.
Tinjauan Sistem Perangkat Pelatihan Kontrol Komunikasi Jaringan Siemens:
1. Komputer host sistem menggunakan perangkat lunak konfigurasi untuk memantau data dan melakukan kontrol jarak jauh. PLC menggunakan merek Siemens, dengan S7-1513+DP sebagai modul master dan S7-1214+DP sebagai modul slave. Stasiun master dan slave mendukung komunikasi DP dan Ethernet. 2. Pompa air aktuator dikendalikan oleh inverter Siemens G120. Inverter dapat menyesuaikan kecepatan pompa air secara real-time berdasarkan sinyal keluaran analog atau metode komunikasi PLC, sehingga mencapai tujuan pengendalian aliran.
3. Instrumen dan sensor aktuator terhubung ke PLC-S7-1214 melalui kopler DP/PA dan AFD untuk komunikasi. 4. Aktuator dilengkapi dengan 2 sensor tekanan dan sensor suhu yang mendukung protokol DP, yang dapat menyediakan komunikasi jaringan ring, komunikasi multititik, dan komunikasi titik-ke-titik.
5. Aktuator dilengkapi dengan 2 sensor tekanan dan sensor suhu yang mendukung protokol PA, yang dapat menyediakan komunikasi jaringan ring, komunikasi multititik, dan komunikasi titik-ke-titik.
6. Aktuator dilengkapi dengan 2 sensor tekanan dan sensor suhu yang mendukung protokol HART, yang dapat menyediakan komunikasi jaringan ring, komunikasi multititik, dan komunikasi titik-ke-titik.
7. Konfigurasikan kotak gantung tombol jarak jauh dengan modul I/O jarak jauh Siemens di dalamnya, dan wujudkan kontrol mulai dan hentikan peralatan dari jarak jauh melalui komunikasi Ethernet. II. Parameter Kinerja
2.1 Parameter Teknis
Parameter catu daya: tiga fase lima kawat 380V
Parameter inverter Siemens G120: 6SL3210-1PE11-8UL1 Input: 3x400-480V, output: tegangan input 0
PLC Siemens Siemens 1214C DC/DC/DC (6ES7 214-1AG40-0XB0)
CPU PLC Siemens 6ES7 511-1CK01-0AB0 1511C-1 PN DI16/DQ16, AI5/AQ2
Papan sinyal RS485 CB1241 6ES7 241-1CH30-1XB0
Modul ekspansi analog PLC Siemens 6ES7 232-4HB32-0XB0 SM 1232 AQ 2 x 14 bit
Modul DP Siemens CM1542-5 6GK7 542-5DX00-0XE0
2.2 Dimensi dan Berat
Ukuran 1: Panjang 2130 mm, Lebar 752 mm, Tinggi 2055 mm
Berat 1: <427 kg
Ukuran 2: 1705 mm, Lebar 703 mm, Tinggi 1736 mm
Berat 2: <234 kg
III. Daftar Komponen dan Pendahuluan Terperinci
3.1 Komponen Utama
Nomor Nama
1 Modul inverter SLM-001301
2 Modul PLC SLM-001302 S7-1200
3 Modul PLC SLM-001303 S7-1500
4 Modul relai DC SLM-001304
5 Modul SLM-001305
6 Modul SLM-001311
7 Modul tombol SLM-001310
8 Modul SLM-001309
9 Soket AC 220V
10 Terminal daya tiga fase
11 Terminal DC24V
12 Sakelar udara 4P
13 Tombol berhenti darurat
14 Modul Hart SLM-001308
15 Modul layar sentuh SLM-001306
16 Modul termostat SLM-001307
3.2 Nomor Suku Cadang Listrik
Nama
1 Tangki air eksperimental 1
2 Pengukur suhu
3 Modul jarak jauh Ethernet SLM-001404
4 Modul jarak jauh DP SLM-001401
5 Ember baja tahan karat
6 Pengukur tekanan
7 Modul distributor SLM-001403
8 Modul coupler DP/PA SLM-001402
9 Darurat Tombol stop
10 Katup proporsional
11 Pompa air
12 Pompa air fase tunggal
13 Tangki air baja tahan karat
14 Pengukur suhu
15 Tangki air eksperimental 2
16 Pengukur tekanan
17 Pengukur suhu
18 Pengukur tekanan
19 Radiator
3.3 Aksesori
No. Nama Unit QYT
1 Kabel USB-nimi Aimoxun 2m 1
2 Kabel unduh MPI 1
3 Kabel USB 1,5m 1
4 Kabel listrik 4mm 1m kepala ganda merah 40
5 Kabel listrik 4mm 1m kepala ganda hijau 20
6 Kabel listrik 4mm 1m kepala ganda kuning 20
7 Kabel listrik 4mm 1m kepala ganda hitam 40
8 Kabel listrik 4mm 1m kepala ganda biru 10
9 Kabel listrik 4mm 1m kepala ganda dua warna 20
10 Kabel listrik 4mm 2m kepala ganda hitam 10
11 Kabel listrik 4mm 2m kepala ganda merah 10
12 Kabel listrik 4mm 4m 1
13 Kabel motor tiga fase (terlindung) 1,2m 1
14 Kabel komunikasi DP tunggal (ungu) 5 kepala 1
15 Kabel komunikasi DP seri (ungu) 1m 3
16 Kabel jaringan 1,2m 1
17 Kabel jaringan 2m 5
18 Kabel jaringan 3m 1
19 Kabel komunikasi PA (hijau) 1m 1
20 Kabel komunikasi PA (hijau) 2m 2
21 Pompa udara Set 1
22 Tabung sekring 5A/5*20 10
23 Kabel komunikasi DB9 1
24 Disk U Buah 1
25 Batang magnet Buah 3
IV.Daftar Konfigurasi Produk
No. Nama QYT
1 Inverter SIEMENS G120 1 set
2 SIEMENS S7-1200 1 set
3 SIEMENS S7-1500 1 set
4 SIEMENS SIMATIC AFD4 1 set
5 SIEMENS SIMATIC ET 200SP 2 set
6 SIEMENS SIMATIC HMI 1 set
7 SIEMENS SIMATIC FDC-157 1 set
V.Daftar percobaan
1. Percobaan kontrol suhu PID pemanas
