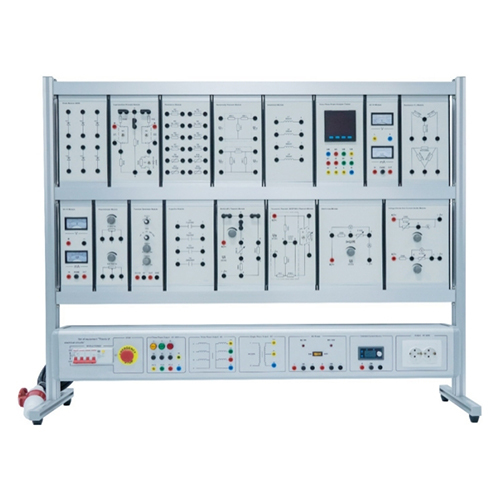

MR482E Set Perlengkapan "Teori Rangkaian Listrik" Perlengkapan Didaktik Alat Bantu Pendidikan Peralatan Laboratorium Teknik Elektro I. Gambaran Umum Produk 1.1 Gambaran Umum Kit peralatan "Teori Rangkaian Listrik" adalah seperangkat peralatan eksperimen yang khusus digunakan untuk pengajaran mata kuliah seperti "Teori Dasar Teknik Elektro" dan "Teknologi Listrik". Kit ini mengadopsi konsep desain yang canggih, dan panel eksperimen dapat diganti secara bebas untuk menyesuaikan dengan berbagai kebutuhan pelatihan. Instrumen eksperimen memiliki presisi tinggi, dan semua instrumen daya dan pengukuran dilengkapi dengan sistem perlindungan keselamatan pribadi yang andal untuk memastikan keamanan penggunaan. Perangkat pelatihan praktis ini cocok untuk pengajaran berbagai mata kuliah, memiliki kemampuan perluasan yang baik, dan dapat diperluas ke konten pelatihan lainnya. Bagian depan kotak gantung eksperimen dilengkapi dengan diagram skematik dan simbol untuk membantu siswa lebih memahami desain rangkaian. Rangkaian eksperimen dirancang dalam mode rangkaian unit, dan setiap rangkaian unit dibangun berdasarkan prinsip-prinsip rangkaian dasar untuk memudahkan siswa menguasai berbagai konten pelatihan listrik. Singkatnya, perangkat "Teori Rangkaian Listrik" adalah seperangkat peralatan pengajaran eksperimen listrik yang komprehensif, aman, andal, dan mudah digunakan yang dapat memenuhi kebutuhan pengajaran berbagai mata kuliah, membantu siswa memahami prinsip-prinsip rangkaian secara mendalam, dan meningkatkan kemampuan operasional. 1.2 Fitur Desain canggih: Meja eksperimen mengadopsi konsep desain canggih, dan panel eksperimen dapat diganti secara bebas untuk menyesuaikan dengan berbagai kebutuhan pelatihan. Instrumen presisi tinggi: Instrumen eksperimen memiliki presisi tinggi, dan semua daya dan instrumen memiliki sistem perlindungan keselamatan pribadi yang andal. Penerapan luas: Cocok untuk pengajaran mata kuliah seperti "Teori Dasar Teknik Elektro" dan "Teknologi Listrik". Karena kemampuan perluasannya yang baik, dapat juga digunakan untuk konten pelatihan lainnya. Diagram skematik dan simbol yang jelas: Bagian depan kotak gantung eksperimen dilengkapi dengan diagram skematik dan simbol untuk membantu siswa lebih memahami desain rangkaian. Mode rangkaian unit: Rangkaian eksperimen dirancang dalam mode rangkaian unit. Setiap rangkaian unit dibangun berdasarkan prinsip-prinsip rangkaian dasar, sehingga memudahkan siswa untuk menguasai berbagai konten pelatihan listrik. II. Parameter Kinerja Daya masukan: tiga fasa tiga kawat 220V±10% 50Hz Berat: 86Kg Kapasitas mesin keseluruhan: < 2.0KVA Kondisi kerja: Suhu sekitar: -10℃～+40℃ Kelembaban relatif: <85% (25℃) Ukuran: 1400mm*520mm*1280mm III. Daftar Komponen dan Pengenalan Detail 3.1 Bagian Utama Nomor Nama 1 Kotak gantung panel 2 Kotak daya 3.2 Bagian kotak daya Nomor Nama 1 Pemutus arus 2 Tombol darurat 3 Modul keluaran AC tiga fasa 380V 4 Modul keluaran AC tiga fasa 12V 5 Modul keluaran AC satu fasa 5/12V 6 Modul keluaran DC 5/12V 7 Modul sumber tegangan konstan DC yang dapat disesuaikan 0-36V 8 Modul soket Eropa enam lubang 3.3 Konfigurasi Peralatan Daftar Nomor Nama Jumlah Komponen 1 Modul dioda 500W 1 Komponen 2 Modul Hukum Superposisi 1 Komponen 3 Modul resistor 1 Komponen 4 Modul hukum resiprositas 1 Komponen 5 Modul induktor 1 Komponen 6 Modul penganalisis daya tiga fasa 1 Komponen 7 Modul uji arus dan tegangan AC 1 Komponen 8 Modul pengganti resistor setara bintang-delta 1 Komponen 9 Modul uji arus dan tegangan DC 1 Komponen 10 Modul potensiometer 1 Komponen 11 Modul generator fungsi 1 Komponen 12 Modul kapasitor 1 Komponen 13 Modul Kirchhoff 1 Komponen 14 Modul Hukum Thevenin dan Norton 1 Komponen 15 Modul Hukum Osr 1 Komponen 16 Modul pembagi tekanan dan shunt 1 3.4 Aksesoris Nomor Nama Jumlah 1 Kabel listrik 4mm 1 meter kepala ganda biru 2 2 Kabel listrik 4mm 1 meter Kabel listrik kepala ganda hijau 2 3 Kabel listrik 4mm 1 meter kepala ganda hitam 10 4 Kabel listrik 4mm 1 meter kepala ganda merah 10 5 Kabel listrik 4mm 1 meter kepala ganda kuning 10 6 Osiloskop 1 7 Multimeter digital 1 8 Soket konversi 1 9 Regulator tegangan otomatis tiga fasa 1 IV. Daftar Percobaan Percobaan 1 Verifikasi Hukum Ohm Percobaan 2 Karakteristik Resistansi Percobaan 3 Karakteristik Kapasitansi Percobaan 4 Karakteristik Induktor Percobaan 5 Verifikasi Hukum Kirchhoff Percobaan 6 Verifikasi karakteristik pembagian tegangan resistor dan arus shunt Percobaan 7 Verifikasi konversi ekuivalen bintang-delta resistansi Percobaan 8 Perhitungan Daya Percobaan 9 Verifikasi prinsip superposisi Percobaan 10 Verifikasi Teorema Thevenin dan Teorema Norton Percobaan 11 Verifikasi Teorema Resiprositas Percobaan 12 Persamaan Simpul Percobaan 13 Persamaan Lingkaran
