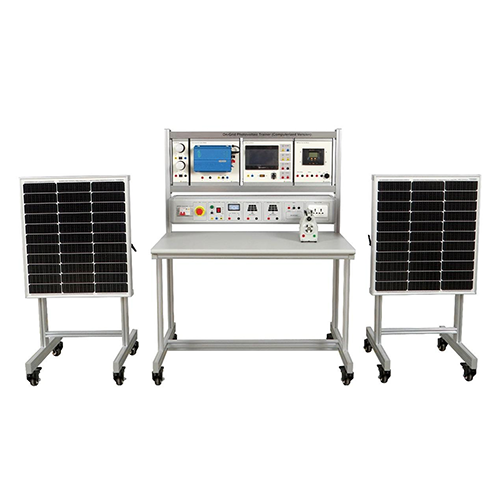

MR1025R Pelatih Fotovoltaik On-Grid Peralatan dan Perlengkapan Pelatihan Kejuruan Peralatan Universitas Pelatih Generator Fotovoltaik 1. Pengenalan Produk 1.1 Deskripsi Produk Seluruh proses operasi pembangkit listrik fotovoltaik yang terhubung ke jaringan telah dipulihkan sepenuhnya, sehingga operator tidak hanya dapat menguasai prinsip-prinsip dasar pembangkitan listrik, tetapi juga memahami secara mendalam pengetahuan lanjutan seperti interaksi jaringan dan distribusi energi, memberikan dukungan pelatihan praktis yang lebih komprehensif untuk desain dan penerapan sistem tenaga energi baru. 1.2 Fitur Produk 1. Cakupan terhubung ke jaringan, peningkatan pengajaran yang mendalam Dengan sistem terhubung ke jaringan, siswa dapat menganalisis prinsip kerja, efisiensi, dan skenario yang berlaku. Mendukung demonstrasi logika interaksi jaringan nyata seperti "pembangkitan dan penggunaan sendiri" dan "koneksi jaringan listrik surplus", yang mendekati operasi aktual pembangkit listrik fotovoltaik. 2. Desain terhubung ke jaringan yang aman Inverter terhubung ke jaringan memiliki perlindungan anti-arus balik, perlindungan tegangan lebih/rendah, dan perlindungan anti-islanding untuk memastikan keamanan eksperimen simulasi jaringan. Sakelar penghenti darurat, pemutus sirkuit, dan sekring bergradasi (5A/10A/20A) tetap dipertahankan, dan proteksi ganda disesuaikan dengan skenario terhubung ke jaringan berdaya tinggi. 3. Kompatibilitas yang kuat dan ekspansi yang fleksibel Hubungkan antarmuka simulasi jaringan melalui jalur uji K4, dan ekspansi fungsi terhubung ke jaringan dapat dilakukan tanpa modifikasi tambahan. 4. Mematuhi standar industri Parameter terhubung ke jaringan (tegangan, frekuensi, harmonik) benar-benar sesuai dengan spesifikasi jaringan untuk membantu siswa menguasai persyaratan teknis terhubung ke jaringan yang sebenarnya. 2. Spesifikasi Teknis Panel surya fotovoltaik: DC12V/60W (monokristalin) 670mm*590mm Catu daya peralatan: AC220V tiga kawat, satu fase Beban portabel: 10Ω/4A Dimensi: 1060mm*630mm*1380mm Berat: ≤300kg 3. Nama komponen produk dan pengenalan fungsi 3.1 Bodi utama produk No. Nama Jumlah 1 Panel fotovoltaik 2 2 Bagian modul peralatan 1 3 Kotak daya peralatan 1 4 Beban portabel 1 3.2 Bagian modul produk No. Nama Jumlah 1 Modul pengontrol surya 1 2 Modul terhubung jaringan 1 3 Modul pengukuran AC 1 4 Modul beban 1 5 Modul pengukuran DC 1 3.3 Kotak daya produk No. Nama Jumlah 1 Unit pemutus sirkuit 1 2 Unit sakelar penghenti darurat 1 3 Unit keluaran PV 1 1 4 Unit keluaran PV 2 1 5 Unit baterai 1 6 Unit voltmeter DC 1 7 Soket 1 8 Unit keluaran AC220V tiga fase tunggal 1 3.4 Aksesori produk No. Nama Jumlah 1 Kabel 2 2 Sensor cahaya genggam 1 3 Kabel USB 1 4 Kabel jaringan 1 5 Kabel listrik pengaman 4mm (dua warna) 5 6 Kabel listrik pengaman (merah) 6 7 Kabel listrik pengaman (kuning) 5 8 Kabel listrik pengaman (hitam) 6 9 Kabel listrik pengaman (biru) 5 10 Sekring (20A) 3 11 Sekring (10A) 3 12 Sekring (5A) 3 13 Pengisi daya 1 14 Flashdisk USB 1 4. Daftar percobaan pembelajaran produk (1) Percobaan pembangkitan daya pada sudut cahaya yang berbeda (2) Percobaan rangkaian seri panel fotovoltaik (3) Percobaan rangkaian paralel panel fotovoltaik (4) Percobaan pengisian daya baterai (pengisi daya) (5) Percobaan koneksi jaringan baterai (6) Percobaan koneksi jaringan fotovoltaik
