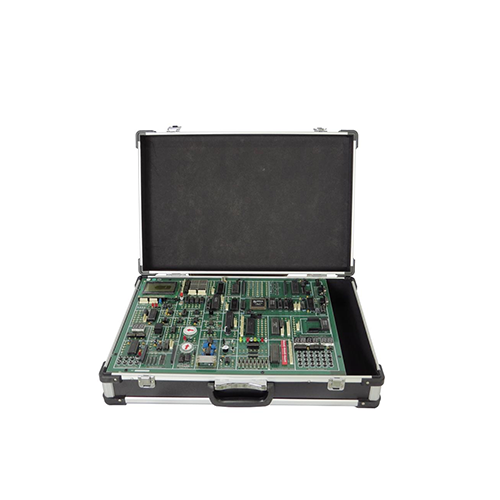

MR501E Kotak Eksperimen Prinsip Mikrokomputer, Peralatan Pengajaran, Perangkat Pelatihan Kelas, Peralatan Pelatihan Jaringan Cerdas. Gambaran Umum Sistem Pendahuluan Sebelum menggunakan sistem eksperimen kotak uji prinsip mikrokomputer, pastikan Anda membaca manual ini dengan saksama agar Anda memiliki pemahaman yang komprehensif tentang sistem tersebut. Gambaran umum sistem serta instalasi dan penggunaan tunduk pada buku ini, dan sisanya merujuk pada bab-bab terkait dari volume yang sesuai. Fitur Sistem 1. Kotak uji prinsip mikrokomputer memiliki emulator 51 eksternal, struktur sistem yang ringkas, berbagi sumber daya penuh, tanpa peralihan bus, dan identifikasi otomatis tipe CPU. 2. Sistem eksperimen memiliki konfigurasi perangkat lunak dan perangkat keras yang sempurna, perangkat lunak simulasi mendukung Win98/2000/XP dan sistem operasi lainnya, serta mendukung pengembangan bahasa assembly dan bahasa C. Konten eksperimennya kaya, dan merupakan platform ideal untuk mengajarkan mikrokomputer chip tunggal, prinsip mikrokomputer, dan antarmuka. Alokasi sumber daya sistem 1. Alokasi ruang penyimpanan ROM/RAM sistem 2. Alokasi alamat port I/O Instalasi dan penggunaan sistem Instalasi dan penggunaan sistem eksperimental 51 1. Instalasi perangkat lunak simulasi bagian 51: File instalasi "DICE-Microcomputer Principle Test Box_KEIL CDROM\TOOL\Keil V809a \1Install\c51v809a.exe", sesuai dengan petunjuk dari "DICE-Microcomputer Principle Test Box_KEIL CDROM\TOOL\Keil V809a \KEIL V809a Installation Instructions.doc", selesaikan instalasi perangkat lunak simulasi KEIL bagian 51. Untuk instruksi detail, lihat "DICE-Microcomputer Principle Test Box_KEIL CDROM\REF\DICE-KEIL USB Emulator User Manual.pdf". 2. Pengaturan Sistem Atur semua sakelar SW3~SW5 ke ON, masukkan kartu 51K-CPU ke dalam dudukan kartu CPU (di kedua sisi Unit 8088), dan hubungkan singkat blok hubung singkat kartu 51K-CPU ke "program di luar chip" (saat berjalan offline atau menggunakan emulator untuk eksperimen, blok hubung singkat dihubungkan ke posisi "program di luar chip". Saat program diunduh ke FLASH internal komputer mikro AT89S52 melalui programmer atau ISP online, blok hubung singkat dihubungkan ke "program di dalam chip"). 3. Pemrograman ISP Online Saat menggunakan kabel unduh untuk mengunduh file HEX ke FLASH internal komputer mikrokontroler, atur blok hubung singkat lainnya pada kartu 51K-CPU ke "mode pemrograman". Untuk percobaan normal, atur ke "mode umum" saat menjalankan program. Untuk penggunaan dan pengaturan spesifik pemrograman ISP online, lihat CD DICE-Microcomputer Principle Test Box_KEIL CDROM\REF\51 Single-chip Computer ISP Download Function Application (USB Interface).doc. 4. Penggunaan Offline Saat daya instrumen eksperimen dihidupkan, tabung digital akan menampilkan "P.___ ___51", yang menunjukkan bahwa sistem eksperimen berada dalam keadaan offline 51. Anda dapat memasukkan nomor eksperimen yang sesuai melalui tombol instrumen eksperimen, lalu tekan tombol [EX/FV] untuk menjalankan program eksperimen dengan kecepatan penuh. Misalnya, masukkan tombol angka 0 dan 9, sambungkan kabel percobaan A/D, lalu tekan tombol [EX/FV] untuk menjalankan percobaan A/D dari urutan percobaan nomor sembilan. 5. Menghubungkan ke pengoperasian PC Setelah memastikan daya mati, lepaskan chip mikrokontroler AT89S52 pada kartu 51K-CPU, colokkan steker IDC40 pada kabel pipih putih 40-inti ke soket IDC40 emulator USB DICE-KEIL, lalu gunakan kabel USB yang didistribusikan secara acak untuk menghubungkan emulator ke PC; colokkan kepala emulasi 40-inti di ujung lain kabel pipih putih 40-inti ke soket pengunci hijau di sudut kanan atas instrumen percobaan DICE-5210K. Catatan: Jangan memasukkannya terbalik. Pin pertama di sudut kiri atas soket DIP 40-pin adalah pin pertama mikrokontroler. Terdapat tanda panah pada pin pertama dari header emulasi 40-pin. Emulator USB DICE-KEIL harus ditempatkan di sisi kanan papan sirkuit eksperimental. Jika Anda memiliki pertanyaan, silakan hubungi dukungan teknis kami. (5) Untuk detail tentang instalasi dan penggunaan perangkat lunak dan driver, silakan lihat manual emulator. Catatan: (1) Baik itu memasang dan melepas sirkuit terpadu dan kartu CPU, menghubungkan kabel komunikasi, mengatur jumper, atau menghubungkan sirkuit eksperimental, pastikan untuk melakukannya dalam kondisi mati daya, jika tidak, dapat menyebabkan kerusakan pada peralatan. (2) Setelah sirkuit eksperimental terhubung, harus diperiksa dengan cermat sebelum menyalakan daya. Koneksi Eksperimental Tabel Pengkabelan Eksperimental Mikrokontroler 51 Eksperimen 1: Eksperimen menyalakan port P1 P1.0~P1.7→L1~L8 (LED) Eksperimen 2: Eksperimen lampu sein P1 P1.0→K1,P1.1→K2 P1.4→L1,P1.5→L2,P1.6→L5,P1.7→L6 Eksperimen 3: Input port P3.3, Output port P1 P3.3→K1 P1.0~P1.7→L1~L8 (LED) Eksperimen 4 Kontrol Sekuensial Industri P3.4 →K1,P3.3→K2 P1.0~P1.6→L1~L7,P1.7→VIN，JP blok hubung singkat terhubung ke ON (penguat audio) Percobaan 5 8255 port A, B, C menghasilkan gelombang persegi Tanpa
