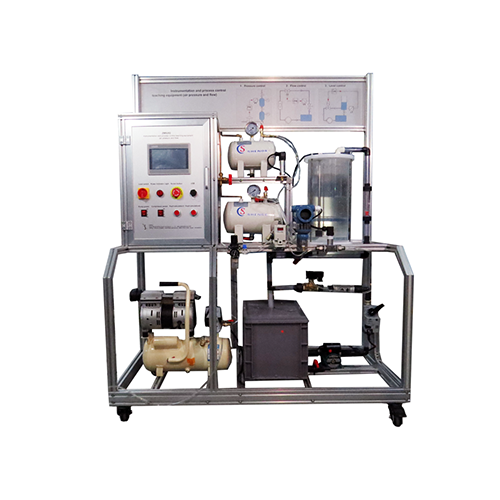

MR013P Peralatan Pengajaran Instrumentasi dan Kontrol Proses Tekanan Udara dan Aliran Peralatan Didaktik Laboratorium Pengajaran Sekolah Pendidikan
I. Ikhtisar Produk
1.1 Ikhtisar
Perangkat pelatihan ini terutama terdiri dari berbagai jenis sensor industri, kontrol pneumatik, kontrol hidrolik, sakelar listrik, pengontrol logika terprogram PLC, antarmuka manusia-mesin, dll., untuk mengembangkan pengetahuan dan keterampilan yang sesuai bagi siswa.
1.2 Fitur
(1) Platform pelatihan menggunakan substrat paduan aluminium untuk membangun platform pelatihan dengan struktur yang stabil. Setiap modul aktuator ditempatkan pada pelat dasar, yang mudah digunakan dan tidak mudah rusak.
(2) Perangkat pelatihan dilengkapi dengan kabinet kontrol listrik, catu daya sistem diarahkan keluar melalui steker pengaman, dan kabel perangkat pelatihan dihubungkan melalui terminal, yang aman dan andal.
(3) Integrasi organik teknologi mekanik (termasuk teknologi pneumatik), teknologi sensor, kontrol PLC, dan teknologi jaringan komunikasi mencerminkan karakteristik proses produksi manufaktur modern. Struktur keseluruhan mengadopsi tipe terbuka dan pembongkaran, yang dapat dengan mudah mengganti modul. Isi modul ditentukan berdasarkan prinsip fungsi produktif dan fungsi pembelajaran terintegrasi, sehingga modul yang dibutuhkan dapat dengan mudah dipilih selama pembelajaran atau kompetisi.
II. Parameter kinerja
(1) Daya input: fase tunggal 120V±10% 50Hz
(2) Dimensi: 1250mm×600mm×1600mm
(3) Kapasitas mesin: <1,5KVA
(4) Berat: <100kg
(5) Kondisi kerja: suhu sekitar -10℃～+40℃ kelembapan relatif <85% (25℃)

III. Komposisi Produk
3.1 Unit Input Daya
Terminal input daya ditempatkan di area distribusi daya pada platform pelatihan, dialirkan melalui steker, dan total daya sistem dikontrol oleh pemutus sirkuit bocor.
3.2 Meja Pelatihan
(1) Platform pelatihan terdiri dari rangka paduan aluminium, yang dapat ditempatkan di permukaan datar untuk eksperimen. Strukturnya kokoh dan indah.
(2) Aksesori
Kabel USB
3.3 Bagian panel
1-Layar sentuh
2-Sakelar daya
3-Indikator daya
4-Sakelar stop darurat
5-Antarmuka USB
6-Sakelar pompa
7-Sakelar kompresor
8-Kesalahan analog 1
9-Kesalahan analog 2
3.4 Konfigurasi aktuator
(1) Sistem kontrol pneumatik
Katup pengurang tekanan
Kompresor
Tangki gas
Regulator tekanan proporsional pneumatik, sensor tekanan
Pemancar tekanan cerdas
(2) Unit kontrol hidrolik
3.5 Layar sentuh
1. Antarmuka utama
2. Antarmuka eksperimen kontrol tekanan
Antarmuka eksperimen kontrol aliran
Antarmuka eksperimen kontrol level cairan
IV. Isi eksperimen
Eksperimen 1 Eksperimen debugging kontrol tekanan
Eksperimen 2 Eksperimen kontrol aliran
Eksperimen 3 Eksperimen debugging kontrol level
Eksperimen 4 Eksperimen kegagalan simulasi
