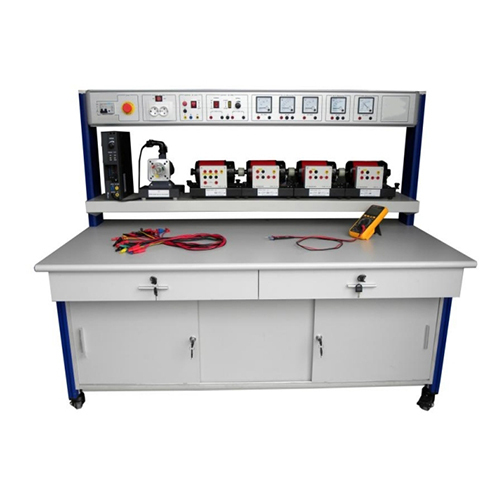

MR278E Peralatan Pelatihan Mesin Listrik untuk Sekolah, Peralatan dan Simulator Pelatihan Kejuruan Teknik, Pelatih Otomatis Trainer ini mencakup berbagai jenis motor DC, motor AC. Melalui percobaan, siswa dapat mengenal fitur motor DC, fitur motor AC, menguasai prinsip kontrol dan mode kontrolnya, sehingga akan mengembangkan keterampilan dan pengetahuan teknis siswa. Trainer ini cocok untuk siswa sekolah kejuruan, siswa sekolah teknik, mahasiswa jurusan teknologi listrik, teknologi elektronika, teknologi mekatronika, dll. Sistem mesin ini dirancang untuk laboratorium pengajaran listrik. Unit ini terdiri dari kabinet baja atau kayu dengan permukaan kerja dan fasilitas penyimpanan untuk semua modul yang terkait dengan sistem. Rak pemasangan yang dipasang di permukaan atas konsol suplai akan disediakan untuk pemasangan vertikal modul komponen yang digunakan. Daya untuk pengoperasian modul akan diperoleh dari konsol suplai tipe modular plug-in yang juga dipasang di permukaan kabinet. Konsol Suplai Konsol suplai akan menyediakan fitur-fitur berikut: 1. Tegangan keluaran 0 – 415V AC 3 fase 10A suplai variabel. 2. Keluaran variabel AC 0 – 240V / 5A fase tunggal. 3. Output variabel DC 0 – 240V / 5A yang distabilkan dan diatur. 4. Instrumen untuk memantau tegangan dan arus output. 5. Lampu indikator untuk menunjukkan suplai aktif. 6. Kontrol tombol tekan untuk semua output. 7. Tombol tekan kepala jamur penghenti darurat terintegrasi dalam unit. 8. Input 415V AC 50Hz. Semua suplai harus diisolasi dan dilengkapi dengan perlindungan beban berlebih dan korsleting (30mA). Output ampere juga harus sesuai untuk semua mesin komponen dan aksesori lain yang terhubung. Terminasi output harus pada terminal 4mm atau soket lain yang sesuai yang mampu menampung jack susun 4 mm. Modul Mesin Listrik Modul mesin untuk sistem harus terdiri dari motor dengan pelepasan cepat, pemasangan, fasilitas kopling, ujung poros ganda, dan dilindungi secara termal. Terminasi mesin harus pada terminal 4 mm Terminal dipasang pada panel berinsulasi dengan simbol dan tanda standar internasional yang terukir. Panel terminal ini harus terpasang dengan kuat pada badan setiap mesin. Berikut adalah modul dan peringkat komponen mesin. 1. Motor/generator seri DC yang cocok untuk pengoperasian sebagai motor seri DC, motor universal, dan generator yang tereksitasi sendiri atau terpisah. Sekitar 300W / 220V. Ujung poros ganda. 2. Motor/generator shunt DC yang cocok untuk pengoperasian sebagai motor dan generator, tereksitasi sendiri atau terpisah. Sekitar 300W / 220V. Ujung poros ganda. 3. Motor/generator compound DC. Cocok untuk pengoperasian sebagai motor dan generator. Sekitar 300W / 220V. Ujung poros ganda. 4. Motor induksi AC fase tunggal fase terpisah. Sekitar 300W / 220V. Ujung poros ganda. 5. Motor kapasitor tipe induksi AC fase tunggal. Rotor sangkar tupai. Cocok untuk pengoperasian sebagai motor start kapasitor, run kapasitor, dan start kapasitor run. Sekitar 300W / 220V. Ujung poros ganda. 6. Motor induksi sangkar tupai tiga fasa. Sekitar 300W / 220 / 415V terhubung bintang. Ujung poros ganda. 7. Motor/generator sinkron tiga fasa. Cocok untuk pengoperasian sebagai motor dan generator. Sekitar 300W / 415V terhubung bintang. Ujung poros ganda. 8. Motor induksi cincin selip tiga fasa. Sekitar 300W 220 / 415V. Ujung poros ganda. Motor induksi tiga fasa. Rotor sangkar tupai dengan pengubah kutub. Sekitar 1400 / 2800 RPM, 300W / 415V. 9. Ujung poros ganda. 10. Motor repulsi. Satu fasa dengan fasilitas pergeseran sikat. Sekitar 300W / 220V 50Hz. Ujung poros ganda. 11. Unit mesin rem yang sesuai untuk modul mesin di atas dan dipasang di salah satu ujungnya dengan generator tachometer yang kompatibel. 12. Simulator kesalahan, tipe plug-in, sesuai untuk motor 3 fase dalam sistem pelatihan, dengan pemrograman kesalahan melalui sakelar. Setiap sistem pelatihan harus dilengkapi dengan komponen modular yang diperlukan untuk pengoperasian dan kompatibel dengan mesin yang dijelaskan di atas. Semua panel depan modul harus lengkap dengan diagram tiruan, legenda terukir, dan terminasi pada terminal 4mm. Berikut adalah komponen modular yang harus disediakan: 1. Panel sakelar utama yang sesuai untuk digunakan sebagai sakelar utama untuk motor/generator, dengan pemutus proteksi arus gangguan (30mA). Lampu indikator untuk menunjukkan daya 'Hidup'. 2. Panel proteksi arus yang sesuai untuk memberikan proteksi gangguan tanah. Arus gangguan operasi 30 mA dengan lampu indikator. 3. Panel starter motor yang sesuai untuk digunakan dalam menghidupkan semua mesin DC terkait dengan proteksi beban berlebih. 4. Unit kontrol mesin rem yang sesuai untuk modul mesin rem dengan meteran RPM dan torsi. 5. Panel voltmeter yang cocok untuk modul mesin dan eksperimen terkait. Rating sekitar 240V dan 415V. 6. Panel ammeter yang cocok untuk modul mesin dan eksperimen terkait. Rating sekitar 1A dan 5A. 7. Panel wattmeter, tipe elektrodinamometer, 0 – 1kW, rating tegangan 440V. 8. Panel transformator, lilitan ganda 300VA fase tunggal dengan penyambungan yang sesuai untuk memungkinkan Scott
