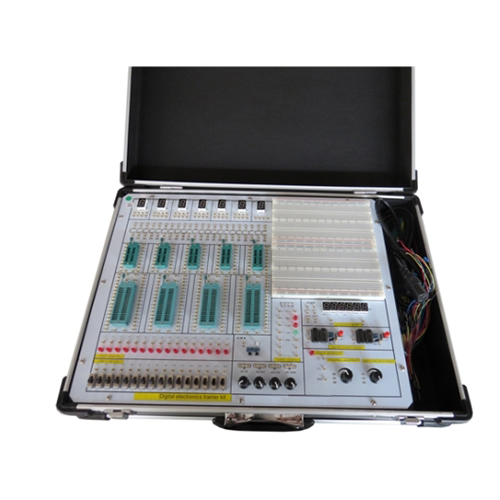

MR200E Kit Pelatihan Elektronika Digital, Peralatan Pendidikan untuk Sekolah, Paket Instruksional, Laboratorium Instalasi Listrik Pengenalan Produk: Perangkat ini menggunakan lubang berlapis emas, semua perangkat pada mesin memiliki karakter cetak negatif dan positif, semua sirkuit seperti sumber sinyal dan pengukur frekuensi terdiri dari chip CPLD dan panel ganda, memilih produk berkualitas tinggi yang unggul, semua perangkat meningkatkan kualitas keseluruhan kotak eksperimen. Karena tidak ada elemen positif, maka dapat secara efektif mengurangi dan menghindari kemungkinan kerusakan buatan, fitur mesin: mudah digunakan, tahan lama, proyek eksperimen yang fleksibel, mudah untuk melakukan eksperimen simulasi digital. Mesin pembelajaran ini cocok untuk perguruan tinggi dan semua jenis pengajaran teknologi elektronik di sekolah kejuruan dan teknik. (1) Catu daya: Input AC: 220 V + 10%, 50 Hz Output DC: + 12 V / 300 mA, 5 V / 3 A, rostrum memiliki fungsi perlindungan otomatis (2) Sirkuit pulsa tunggal manual dua kelompok: setiap kelompok dapat mengeluarkan dua pulsa plus atau minus secara bersamaan, amplitudo pulsa untuk level TTL. (3) Generator sinyal fungsi dapat menghasilkan: gelombang persegi, gelombang sinus, gelombang segitiga. Dapat mencapai 0 dan 1 m yang dapat disesuaikan secara kontinu; Sumber pulsa frekuensi tetap no. 6: 1 Hz, 10 Hz dan 100 Hz, 1 KHz, 10 KHz, 100 KHz; (terdiri dari chip CPLD) (4) Enam meter frekuensi digital dengan akurasi tinggi, rentang pengukuran: 0-9,9999 MHz, kesalahan < 1 Hz (terdiri dari chip CPLD) (5) Input dan tampilan level logika: A, 16 sakelar level logika independen: dapat menghasilkan level "0", "1" (untuk logika positif). B, 16 LED merah dan rangkaian driver untuk menampilkan level logika. C, pena logika (dapat berubah warna secara kontinu antara 0 hingga 5 V) (6) Tampilan tabung digital: A, enam dari delapan, rangkaian tampilan dekode kode BCD tabung digital LED; B, 1 tabung digital delapan LED, semua pin terpasang, digunakan untuk percobaan tabung digital. (7) Piring roti Taiwan 4 besar 4 kecil, (8) Soket IC 20 lubang inti 6, soket IC 40 lubang inti lima taman, dapat memenuhi semua jenis chip IC. (9) Potensiometer resistansi 4 saja. (10) Area eksperimen prasmanan sirkuit analog, menyediakan 22 kelompok koneksi konversi pin perangkat, setiap kelompok terdiri dari 2 * 6 lubang Merekomendasikan proyek eksperimen 1. Pengujian dan penggunaan parameter gerbang logika terintegrasi TTL 2. Pengujian gerbang logika terintegrasi CMOS 3. Eksperimen fungsi logika gerbang 4. Pengujian perangkat fungsi logika gabungan umum 5. Eksperimen half adder, full adder, dan operasi logika 6. Sirkuit pemungutan suara tujuh orang dan sirkuit deteksi golongan darah 7. Pengujian fungsi pemicu RS 8. Pengujian fungsi logika pemicu JK, D dan parameter utama 9. Output 3 keadaan, dan latch 10. Eksperimen penghitung biner asinkron 11. Penghitung biner sinkron 12. Pengujian fungsi register geser 13. Eksperimen sirkuit penghitung, dekode, dan tampilan 14. Sirkuit terintegrasi 555 dan aplikasinya 15. Bentuk gelombang dan pemicu monostabil 16. Detektor urutan 17. Konverter D/A 18. Konverter analog-ke-digital A/D 19. Pengontrol lampu lalu lintas dapat dilakukan intervensi manual 20 dan desain jam elektronik digital 21, pengukur frekuensi digital 22, percobaan kontrol lampu belakang mobil
