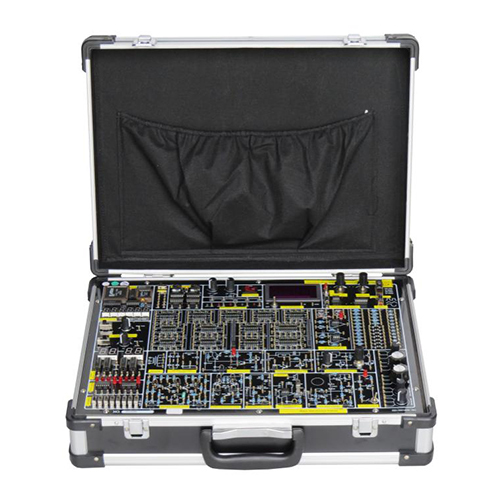

MR216E Kotak Eksperimen Elektronik Digital dan Analog, Peralatan Pendidikan, Peralatan Pengajaran Teknik, Peralatan Laboratorium Teknik Elektro I. Parameter Teknis: 1. Daya Input: AC220V±10% Output: (1) DCV, ±12V/0.2A, DCI≥0.2A (2) DCV, ±5V/2A, DCI≥1A 2. Sumber Sinyal (1) generator fungsi bentuk gelombang output: Gelombang persegi, gelombang segitiga, gelombang sinus Amplitudo: gelombang persegi, gelombang segitiga, gelombang sinus: (0 ~ 10 V untuk puncak ke puncak) Rentang Frekuensi: dapat dibagi menjadi 4 rentang: 0HZ～200HZ, 200HZ～10KHZ, 10KHZ～100KHZ, 100KHZ～200KHZ (2) Sinyal DC, dua arah, ±5V, ±0.5V, dapat disesuaikan secara terus menerus 3. memasok 4 generator pulsa tunggal 4. Empat cara (T1, T2, T3, T4) generator urutan, dan rangkaian start dan stop 5. Keluaran pulsa 1HZ~10MHZ 6. Rangkaian tampilan keluaran sakelar 12 arah 7. Tampilan LED 7 segmen 6 bit 8. Sakelar kode BCD 2 arah 9. Sistem ini memiliki banyak lubang bundar umum 8P～40P, colokan dan soket rangkaian eksperimen IC, dengan resistor untuk 1K, 10K, 22K, 100K, 680K, dll. dan soket pengaman kontak, dapat dihubungkan dengan resistor, kapasitor, dapat melakukan eksperimen pulsa, eksperimen rangkaian digital, rangkaian logika, dan banyak eksperimen dasar lainnya. 10. Rangkaian basis timer 555 dengan kontrol output audio 11. Enam meter frekuensi digital presisi tinggi, rentang uji: 0-9,9999MHZ, rentang kesalahan: <1HZ (dirancang oleh chip CPLD) 12. Dilengkapi dengan 3,5 meter tegangan digital 13. Memiliki kelompok potensiometer dan komponen elektronik dioda resistansi, kapasitansi, dan induktansi, dan mudah digunakan oleh siswa. 14. Zona percobaan rangkaian analog terbuat dari penguat diferensial pipa tunggal dan pipa ganda serta rangkaian filter tegangan penyearah op-amp terintegrasi, dll. 15. Area percobaan menggunakan jarum logam, menggunakan lubang berukuran sedang, tidak pernah beroksidasi, indah dan cantik, praktis dan kuat, percobaan dengan proses cat logam colokan kabel, lebih mudah dimasukkan, kontak lebih andal, dan masa pakai lebih lama. II. Isi Percobaan Percobaan bagian digital meliputi: 1. Pengujian dan penggunaan parameter gerbang logika TTL 2. Pengujian gerbang logika terintegrasi CMOS 3. Pengujian fungsi logika rangkaian gerbang 4. Pengujian komponen fungsi logika kombinasi umum 5. Pengumpulan dan aplikasi data 6. Rangkaian deteksi hubungan golongan darah dan rangkaian pemungutan suara 7. Fungsi pemicu RS dan pengujiannya 8. Pengujian fungsi logika pemicu JK dan parameter utamanya 9. Pengujian fungsi register geser 10. Komputer dekade (CMOS) 11. Penghitung asinkron 12. Penghitung sinkron 13. Percobaan rangkaian tampilan dekode hitungan 14. Timer terintegrasi 555 dan aplikasinya 15. Detektor sekuensial 16. Rangkaian konversi A/D tipe pengikut 17. Pengontrol lampu lalu lintas kendali buatan 18. Rangkaian kontrol lampu belakang mobil 19. Desain rangkaian digital 20. Pengujian dan penelitian rangkaian pewaktu 21. Pembentukan bentuk gelombang dan pemicu monostabil 22. Rangkaian konverter A/D 23. Rangkaian konverter D/A Isi eksperimen bagian analog: 1. Filter tegangan penyearah dan rangkaian paralel 2. Rangkaian penstabil tegangan seri 3. Rangkaian penstabil tegangan terintegrasi 4. Penguat daya terintegrasi 5. Penguat daya simetri komplementer Dengan breadboard dan chip ekspansi Dilengkapi manual pengguna berbahasa Inggris
